筆記本轉軸是典型的活動部件，既要承受彎矩又要承受扭矩，對開合體驗起了決定性的影響，轉軸的耐磨性、扭力穩定、壽命長等關鍵指標涉及如下五個設計屬性。
轉軸的五大設計屬性
1阻尼效果

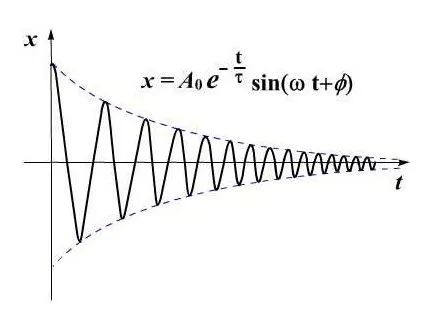

當物體受到外力作用并振動時，通常會產生一種反作用力，其大小通常由阻尼系數來衡量。通常情況下，阻尼力的方向總是與振動物體的速度方向相反。因此，材料的阻尼系數越大，意味著其具有更好的減震或阻尼效果，能夠更有效地減小振動的幅度。然而，阻尼系數不是越大越好的。當阻尼系數過大時，振動系統可能會失去彈性，變得類似于剛性連接，這將降低其振動減緩的效果。阻尼和彈簧一起使用，以確保振動系統的穩定性和性能。過大的阻尼可能會導致振動系統過于耗散能量，從而減少了其緩沖效果。
阻尼的作用主要有以下四個方面：
（1）有助于減少機械結構的共振振幅；
（2）有助于機械系統受到瞬時沖擊后，很快恢復到穩定狀態；
（3）有助于減少因機械振動產生的聲輻射，降低機械性噪聲；
（4）有助于降低結構傳遞振動的能力。
2開合角度

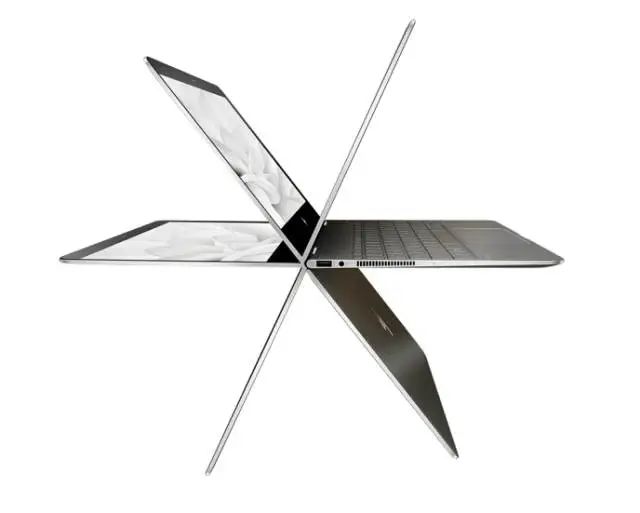

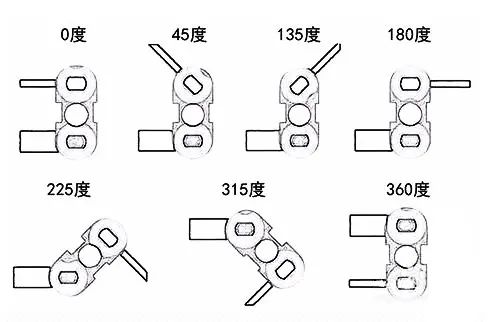

筆記本屏幕閉合旋轉的角度，針對兩種常見的設計類型進行了比較。一種是傳統的轉軸設計，其翻轉角度通常不會超過180度；而另一種是360度翻轉設計，其優勢在于更好地適應不同使用環境。對于頻繁切換使用場景的用戶而言，360度翻轉設計具有實用性。簡言之，筆記本的翻轉角度越大，適用場景就越廣泛。
3限位角度
限位方式有兩種，一種是根據轉軸旋轉角度限位，即在轉軸上設定限位，另外一種是在筆記本機殼上設定限位，兩者達到的限位效果都一樣，具體看哪種方式簡便。按照正常的來說可以叫帶阻尼的并限位角度的轉軸。這樣的轉軸比較多，我們常見的限位角度轉軸有135度、145度、180度、270度等。
4自鎖功能

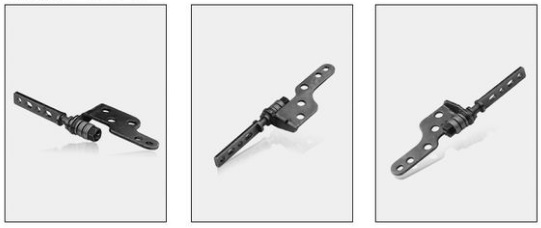

通常筆記本轉軸鉸鏈都是帶自鎖功能，其作用是筆記本屏幕在接近零度時（常見在15-30度之前）傾向力增大達到閉合自鎖效果�，F(xiàn)在的筆記本轉軸帶自鎖的結構比較多，如圖左、中、右分別為包圓結構、單軸墊片結構、雙軸墊片結構。
筆記本鍵盤轉軸 628-3
5磨損補償結構
如下為轉軸常用補償示意圖，補償原理是利用彈簧徑向壓著轉動環密切接觸到底座上.也就是靠磨擦力。因?yàn)閺椈梢恢眽褐D(zhuǎn)動環,所以轉動環與底座磨掉一部分后彈簧還是會補償壓力.不會像用螺絲堅固磨掉部分后螺絲就會松掉。
這些設計屬性相互交織，共同影響著筆記本電腦的性能和耐用性。根據不同用戶需求和使用情境，選擇適當?shù)霓D(zhuǎn)軸設計至關重要，以提供最佳的開合體驗和長期可靠性。
